低暗電流　モニタ・フォトダイオード・モジュール


アプリケーション

低暗電流モニタ・フォトダイオード・モジュールの写真
  • 光増幅器 (EDFA)
  • DWDM
  • PON

低暗電流モニタ・フォトダイオード・モジュールの特長

  • 超低暗電流
  • Telcordia GR-468準拠

低暗電流モニタ・フォトダイオード・モジュール製品について

光増幅器など、暗電流特性が重要な用途向けのモニタ用PDモジュールです。本製品は、高温時にも非常に低い暗電流を維持しております。
自社生産のフォトダイオード・チップを用い、フィリピン工場でアッセンブリしています。

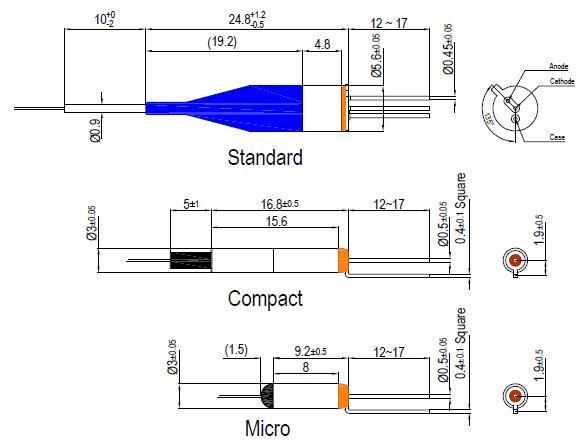

低暗電流モニタ・フォトダイオード・モジュールの寸法

低暗電流モニタ・フォトダイオード・モジュールの寸法
* Dimensions are in mm unless otherwise noted

低暗電流モニタ・フォトダイオード・モジュールの仕様

Unless otherwise notified, Reverse Bias Vr = 5V and 25 ℃
絶対最大定格パラメータTypeMIn. Typ.Max.特記事項
  逆方向電圧 (V)
-
     25
  順方向電流 (mA)
-
     10
  逆方向電流 (mA)
-
     10
  最大入射光強度(mW)
-
     10
  動作温度 (℃)
-
 -40   85
  保存温度 (℃)
-
 -40   85
  はんだ温度 (℃)
-
     250 10sec, 2mm fromcase
  ESD (V) PMA075     200  Human Body Model
  PMA130     500
電気光学特性パラメータTypeMin.Typ.Max.特記事項
  動作波長(nm)
-
 1000   1640
  感度 (A/W)
  　　 - 0.80     λ = 1310nm
  　　 - 0.85     λ= 1550nm
  　　 - 0.80     λ = 1625nm
  リターンロス (dB) - 40
  PDRs(dB) -       0.1
  暗電流 (nA) PMA075     0.08 Vr=5V,RT
  　　　　　 　　　 PMA130     0.10
  　　　　　 　　　 PMA075     2.0 Vr=5V,85℃
  　　　　　 　　　 PMA130     5.0
  電気容量 (pF) PMA075     1.3 1MHz, Vr=5V
  　　　　　 　　　 PMA130     2.8
  帯域幅 (GHz) PMA075 1.0 3.0    -3dB,RL=50Ω, Vr=5V
  　　　　　 　　　 PMA130 1.0 2.0
  リニアリティ(%)       ±1 -50dBm~+8dBm, Vr=5V, RT
* Case Grounded.
**上記にコネクタは含まれません。

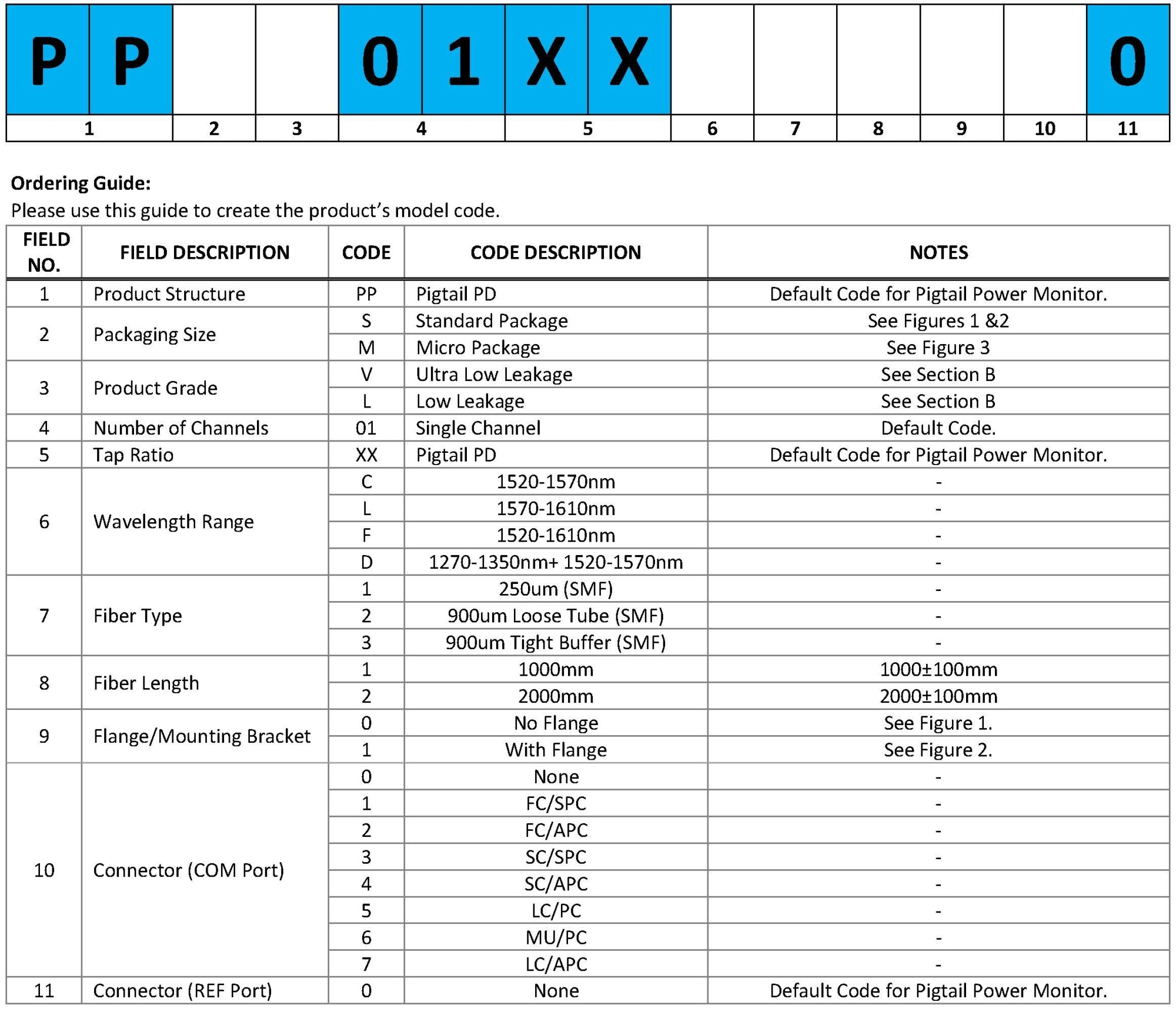

低暗電流モニタ・フォトダイオード・モジュールの型番指定方法

低暗電流モニタ・フォトダイオード・モジュールの型番指定方法

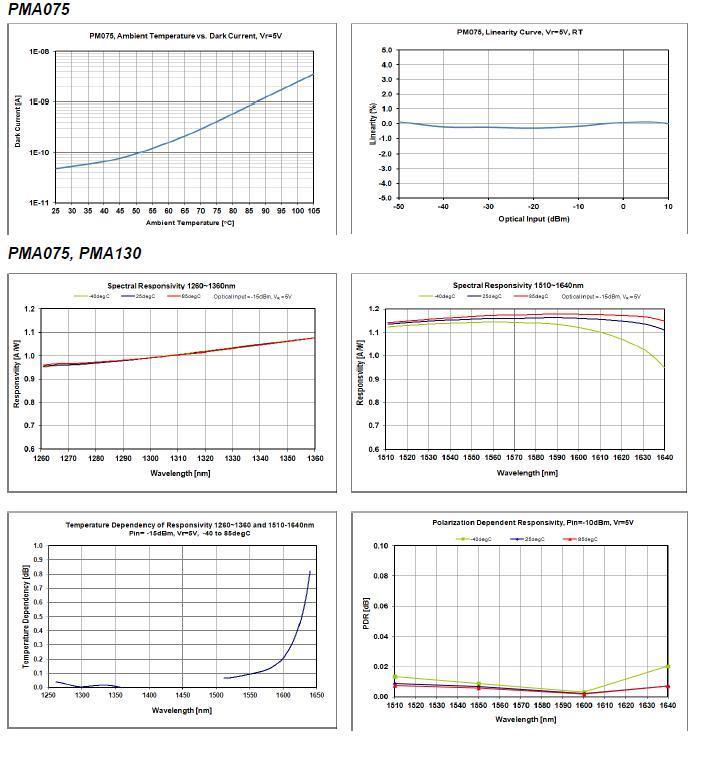

低暗電流モニタ・フォトダイオード・モジュールの特性例

低暗電流モニタ・フォトダイオード・モジュールの特性例

PDFアイコンPDF data sheet (PDF 661KB)
